弹片式薄膜开关

   弹片是薄膜开关中唯一的金属构件，应用较为普遍。在目前情况下很多产品对弹片的使用较为混乱，特别是在柔性电路中，仅把它作为提供手感(触觉反馈)的元件使用，以至使薄膜开关性能产生诸多弊端，甚至使薄膜开关失去应有的作用。

  深圳市亮键电子科技有限公司将从金属弹片的特性、规格、作用、选择以及在应用中常见问题作一介绍，供用户参考，以便更好地发挥弹片的作用，提高薄膜开关的可靠性。

??一、金属弹片的特性??

    金属弹片通常采用AISI 304或SUS 304号不锈钢，厚度为0.08～0.10mm，维氏硬度为300～400之间。金属弹片的主要参数如下：

寿命   100～300万次           力度     1.5～4N                    行程    0.35～0.6mm         使用温度     0～50℃

额定电流       12mA             额定电压     24V DC              接触时间     ＜10ms

????二、??弹片的作用??

1、借助金属的导电性，将开关两极触点导通。

??2、借助弹片的回弹，给操作者提供触觉反馈。??

????三、金属弹片常见种类与规格??

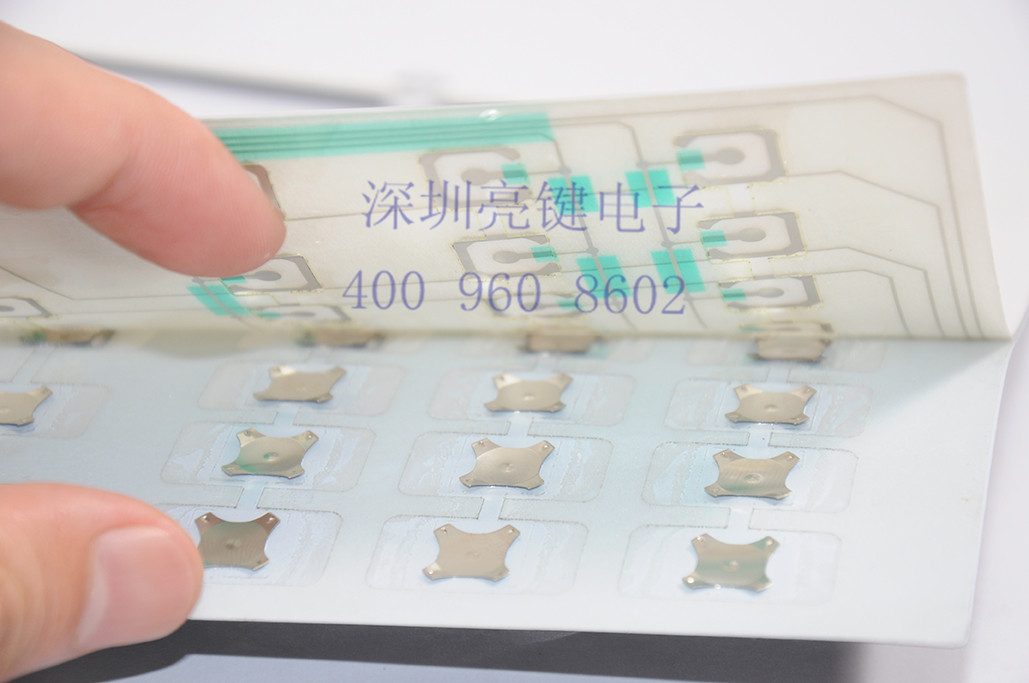

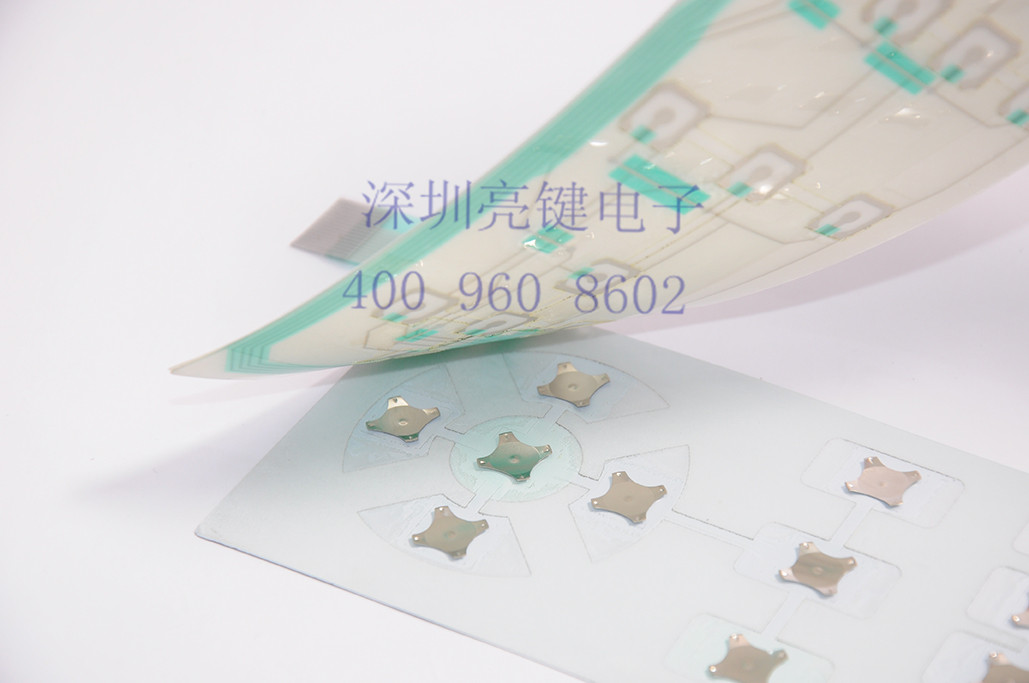

??    按形状分有圆形、三角形和十字形。为了使弹片底边接触平稳和增大行程，以及克服弹片动作时底边对基片的磨擦阻力及排气方便，往往在圆形和三角形弹片的边缘冲制三个等分的支撑圆点，在十字形弹片的四爪端部冲制成翻起的弧边或条形弧线。如右图 ：除了从形状上分类，还可以从弹片的外形尺寸、操作力度、行程高度及材料厚度上加以分类，因种类繁多，在此不再罗列。我厂备有各种规格的弹片，可满足用户的各种需要。??

??四、金属弹片的应用??

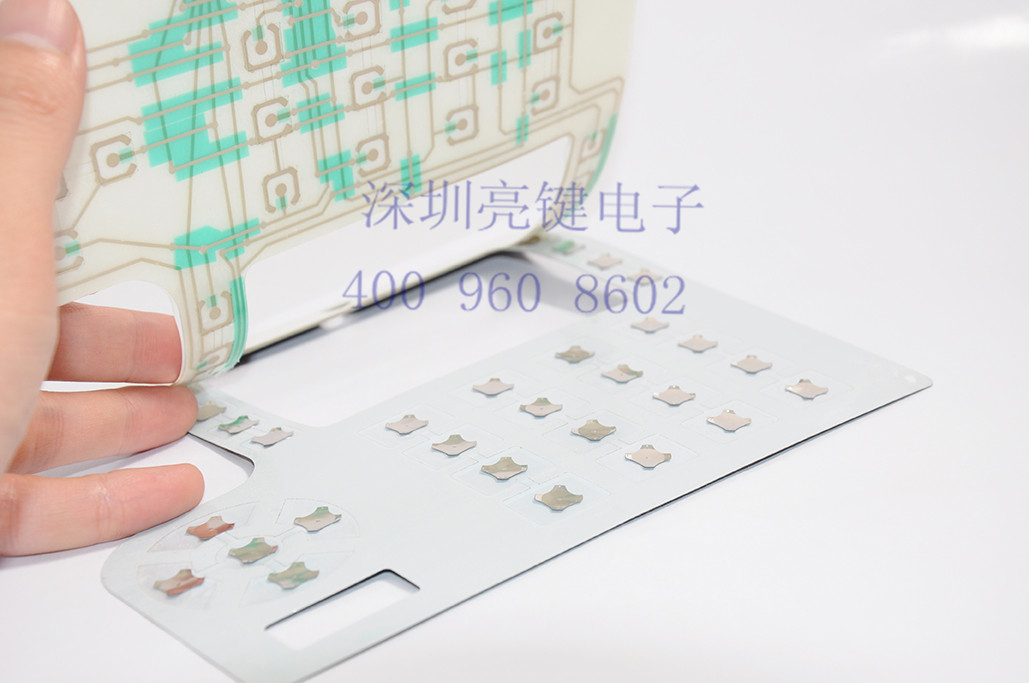

??    金属弹片主要应用在印制线路板等硬性板的薄膜开关中，充分发挥了弹片的导通、回弹、手感三大特点。其装配图见右图：??

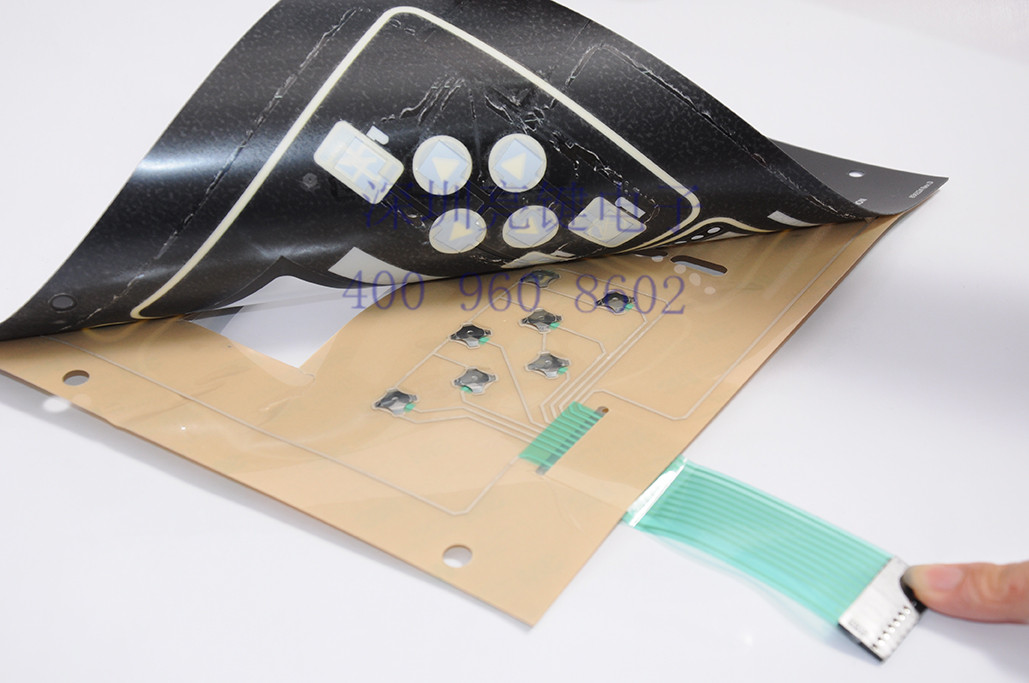

??弹片在柔性薄膜开关中的应用主要是提供触觉反馈（即手感），一般不用，其弊端是金属弹片的行程与开关触点间行程之间的差距导致弹片与开关不能  同步。就是说，当弹片产生了动作时，开关触点未必 也同时动作。而且在柔性线路板中，弹片动作往往超过其底部的水平面，操作力过大时，易使弹片向相反方向变形而不能回复，俗称“翻死”。实际上在柔性线路板中，可通过线路层起鼓来提供手感。我厂拥有先进的起鼓设备和工艺，保证起鼓均匀，手感好。????

??五、金属弹片的选择??

弹片力度的选择 ：??

　　　从整机设备大小的考虑大型的设备其自身重量也重，比较稳固，选择开关弹片时宽容度较大；对于体积较小或自身重量较轻的仪器仪表，应选择力度较轻的弹片，以防止操作开关时设备产生振动。??

　??　　从操作方向上的考虑 垂直方向操作的整机，允许使用较大力度的弹片；对于以水平方向操作的小型整机，应尽可能选用力度较轻的弹片，否则因操作力度过大，整机被推动产生移位。??

????从操作频率上的考虑 弹片力度过大，影响操作的速度，因此，对操作频繁的开关，一定要选用力度较轻的弹片，否则会使操作者感到疲劳。????
