亮键电子：工业薄膜开关制作技术中丝印过程（下）

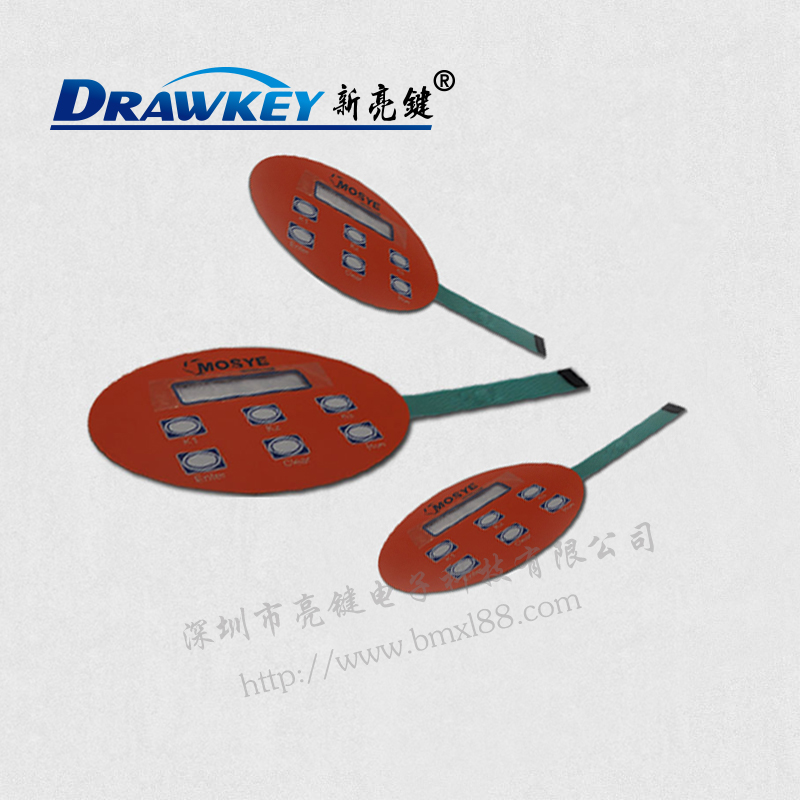

工业薄膜开关是具有一定柔性的绝缘材料层和导电材料层组成的，一种多层结构非自锁按键开关。它集按键开关、面板功能标记、读数显示窗、指示灯透明窗、开关电路引出线以及常规面版上所要标注的文字、符号、装饰内容为一体，从而构成电子操纵系统的总成。

二、工业薄膜开关结构形式和目前常用的R结构

1、结构：有柔性板（R）和硬性板（Y）

①R结构：工业薄膜开关的面板层，隔离层，电路层全部由各种不同性质的软性薄膜如：PET，PC，PVC组成。

②Y结构：工业开关的图形和线路分别是制作在普通双面印刷线路复铜板两面，通过金属化孔，将两面线路沟通，并在其背面焊接元件，用金属导片作为导通迷宫触盘的触点，接擦件用扁平电缆引线绕成。

2、工业薄膜开关中用的薄膜片材

面板用材：英国柯图泰与三和国际合作的AUTOTEX产品，厚度有不同的规格，有（厚度0.12~0.25UM）面板用材。

砂面PET有：F系列（细砂面），V系列（粗砂面）。具备可打凸，两面经过特殊化学处理的好极性片材，砂面可印透明窗口液，光面可印PVC，PC类油墨。

硬涂层化学处理的PET：EBG（光面）系列EBA（雾面）系列硬涂层的PC片有不同规格：AUTOFLEXPCG（光面）AUTOFLEXPCA（雾面）

电路层用片材：有：AUTOTEX产品特殊PET。

经热稳定及防收缩处理和粘连处理的光面PET片材，有AUTOSTATCT3，CT4，CT5，CT7，厚度分别为25，100，125UM。

经热稳定及防收缩处理和粘连处理的雾状PET片材，为HT5，厚度为125UM。

经热稳定及防收缩处理和粘连处理的不透明白缎纹状PET片材，为WT5，厚度为125UM。

隔离层通常用0.05~0.2MM厚的PET，PVC，其厚度取决于键位及隔离窗孔的大小和形式。隔离窗孔是用冲压制成。

3、印料及其印刷

窗口液：UV固化型。有WINDOTEX GLOSS（光面透明），WINDOTEX ANTIGIARE（雾面）即哑面，FOTOTEX UV MATT（砂面）。光面透明窗口液和雾面窗口液可混合，以达到所需的效果。印前彻底搅拌，100T丝网，25#~35#毛细菲林制作网版，避太阳光印刷，印刷顺序放于面版印刷的第一或第二道工序。窗口液能使毛面面版面的窗口恢复透明，也可使透明的窗口成为不透明的哑光面。

网印胶水可选三和国际科美莱品牌C/Tacr110，该胶水适用于-40~180℃，适用材质为PET，PC，PS，PP，PMMA及金属、玻璃上。

面板层装饰油墨

A、供面板用油墨属溶剂挥发型油墨，这方面的油墨品种很多，但应从油墨细度，色相纯正，遮盖力强，与基材PET结合牢等方面考虑，建议选择用德国宝龙T-J系列，日本精工GAPGV系列，丽色达等系列。

B、面板印刷是以反字，反图纹印刷在PET的光面上（如果PET不用AUTOTDEX片材，则应对其进行极化处理）。

C、按溶剂挥发油墨的要求操作（如印前油墨需充分搅拌）。

D、对套色印刷应遵守先深色后浅色，对于浅色色块印刷尽可能印两次，保证其遮盖性，从而使墨色饱和度提高了，避免彩色叠印出现重影。

E、注意防止深色底套印浅色时，浅色调墨色相改变，浅色墨应尽量采用阴文空版印刷，减少深墨对浅墨色相的影响，若无法用空版印法，则阳文图墨印的厚些，但必须干透，使墨色遮盖增强。

F、注意前后印背色的要求，一般印白色和银色，其作用在防止露出板面背后的电路图形，同时不改变色墨的色相，并能把面板先印的墨色衬托得更为鲜艳，因此，背面印刷墨要求遮盖性强，选择得不好，印一次不够，可印两次等达到效果。

面板背面丝印封底的作用：为了防止面板墨层的磨损，保护图文色彩。

A、对面板背面墨层进行一次清理，提高遮盖能力，防止露出面版后的电路。

B、必须对面板背面丝印上层封底墨，封底墨可用宝龙T-J-944（白色），最好丝印银色墨，除达到遮墨外，同时使墨色衬托得更鲜艳。

面板的透明窗口部分的装饰：

A、可印刷柯图泰窗口液。

B、可印专用彩色透明油墨，其彩色透明墨的颜色应与发光器件发光元件的颜色和波长一致，使发出的光更亮。

C、如何选择和使用透明度好的三原色，使透明墨在透明的窗口部分呈现出高彩。色透明度。在实际应用中发现，透明度不太好。另一种透明度好而墨层表面产生皱纹，对于透明度不好的很方便，应重选精良的油墨，如选德国宝龙，日本精工，以及丽色达GV系列等，对于墨面出现的桔皮状皱纹，则应从对油墨的印前处理上去考虑。使墨面轻微的皱纹消除。
