亮键电子:工业薄膜开关(中)

文章出处:深圳市亮键电子科技有限公司 人气:-发表时间:2016-06-14 16:04:00

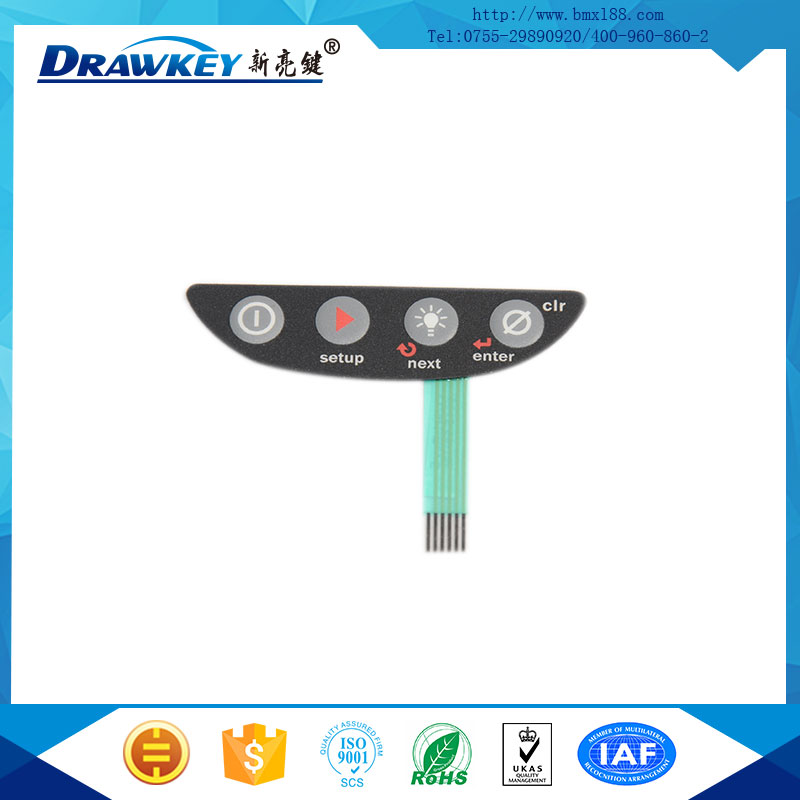

工业薄膜开关结构

①胶片凸面触感型: 有良好的触感,但使用寿命相对较短;



②凸边框式无触感型: 外表美观,有较强的立体感,但无触感;



③凸边框式触感型: 外表美观, 有较强的立体感,且有触感;



④面版打凸触感型:

(a)型:设计不当时,容易有两段现象, 但面版破损,电器性能亦然存在;

(b)型:不存在两段现象,且结构层少,较经济,若面版破损,电器性能将不存在;



⑤金属弹片型:

(a)型:为最基本和最常用的结构.弹片既起触感的作用又起上线路的作用;

(b)型:结构复杂,用于弹片较多较密且不要有跳线的场合. 弹片放于上线路上,上、下线路导电面都向上,上线路需冲孔。此种结构导通时弹片的四个脚与中心点不在同一平面,有“两段”的情况出现。同时,弹片经常处于过度反凹的壮态,时间久了,弹片将出现不反弹的现象,不建议采用;

(c)型:弹片放于上线路上,只起触感的作用,其上线路导电面向下,下线路导电面向上,有“两段”的情况,不建议采用;

(d)型:弹片放于下线路,上、下线皆有走线,弹片既起触感的作用又起将上、下线路连接起来的作用;用于弹片较多、较密且不要有跳线的场合,较(b)型结构简单。设计时要注意线路走线要避开弹片的四条腿,以保证不短路。



⑥发光体型:一定要开底胶模;

(a) LED线路与下线路同层:结构简单,但LED窗要打凸,否则,LED灯会顶起面版;适宜选用高度较矮的小LED灯或LED灯数量较少的场合;

(b) LED线路与下线路不同层:结构复杂,但LED窗不一定要打凸,适宜选用双色LED灯或LED灯数量较多的场合;需开冲孔模和底胶模;



⑦对折式:此类型多可避免跳线且不需灌孔可使导电面可向下,此结构的缺点在对折处容易线路容易折断。



⑧内外框防水型:外框是一个封闭的框,没有走线,对内框起保护作用,防止水气从出线凹槽处进入机壳。


工业薄膜开关技术参数

工业薄膜开关电性能

工作电压:≤50VDC;

工作电流:≤100mA;

接触电阻:0.5~10Ω;

绝缘电阻:≥100MΩ;

基材耐压:2kDVC;

回弹时间:≤6ms;

回路电阻:50Ω、150Ω、350Ω三档,或以用户需要确定;

绝缘油墨耐压:100VDC。



工业薄膜开关机械性能

可靠性使用寿命:>100万次;

闭合位移: 0.1~0.4mm(无触觉)0.4~1.0mm;

健标作力: 15~750g力;

银浆迁移:在55℃,温度90%,56小时后,二线间为10MΩ/50VDC;

银浆线上无氧化,无杂质;

银浆线宽≥0.3mm,最小间隔0.3mm,线路毛边<1/3,线路缺口<1/4线宽;

引脚间距标准 2.54 2.50 1.27 1.25mm;

引出线抗曲度,用d=10mm钢。棍压80次线路不断。



工业薄膜开关环境性能

工作温度: -20℃~+70℃;

存贮温度: -40℃~+85℃ 温度95%±5%;

大气压: 86~106KPa。



工业薄膜开关印刷指标

印刷尺寸偏差±0.10mm,外型边线不清编差±0.1mm;

套色偏差±0.11mm/100mm,绝缘油墨全部覆盖银浆线路;

无油墨散,字迹无残缺;

色差不大于二级;

不得有折痕、脱漆;

透明窗透明清洁,色泽均匀,不得有刮伤、针孔、杂质。
